BIOS起動の準備を整える

自作パソコンで、マザーボードにCPUとメモリーを取り付けた後は、PCケースに電源とマザーボードを取り付ける作業に入ります。

基本的な流れは以下のようになります。

  • PCケースの準備
  • マザーボードの取り付け
  • 電源の取り付け
  • フロントパネルコネクタの接続
  • メイン電源・CPU電源の接続

マザーボードと電源のどちらを先に取り付けるかは、PCケースの構造にもよります。先に電源を付けないとマザーボードの取り付けが難しい場合もあれば、マザーボードを取り付け後でも、電源を比較的容易に取り付けることができる場合もあります。

またマザーボード取り付け後にSSDや光学ドライブを取り付けて、最後に電源を取り付けるということもあります。PCケースによって組み立てる順番は変わることがあります。

このページでは、自作パソコンでミドルタワーのケースを例に マザーボード、電源の取り付けについて解説しています。

マザーボード

パソコンケースの両サイドのカバーを外すことから始めます。通常ケースの両サイドのカバーは背面のネジによって留められています。

PCケース

ネジを外し、パネルをスライドさせると外すことができます。

PCケース内部

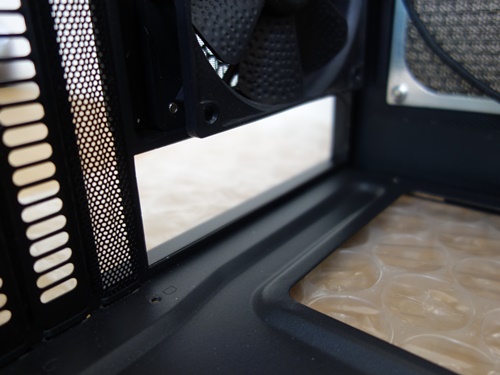

傷が付くこともあるため、布製のものやプチプチなどを敷きます。

下に敷くもの

ケース背面のIOパネルカバーを外します。

IOパネルカバー

マザーボードに付属しているIOパネル

IOパネル

内側から取り付けます。向きが決まっているため、マザーボードの形状を見て合致するように取り付けます。

内側

PCケースにスペーサーを取り付けます。スペーサーはPCケースに付属のものを使います。

スペーサーを取り付ける箇所は、マザーボードを固定するところになります。PCケースによってスペーサーの取り付ける箇所は異なります。

ATX・MicroATXの刻印があったり、マニュアルに記載されていますが、通常は、マザーボードのネジ穴を確認したり、マザーボードを近づけて合致するところにスペーサーを付けていきます。

マザーボードのネジ穴のある箇所のみにスペーサーを取り付け、必要のない箇所には取り付けないようにします。

スペーサーの取り付け

予めどのネジが、マザーボードを留めるネジか 事前に確認しておきます。通常はミリネジですが、インチネジが使われていることもあります。間違ったネジを強引に付けるとトラブルの元なので注意します。

適合の確認

CPUクーラー部分を掴み、マザーボードをケース内に入れていきます。

マザーボードをケース内に入れた後に、ネジ穴を合わせるため、やや力を入れるときがあります。しかし、ここでマザーボードを左右にずらすことは好ましくありません。下のスペーサーとマザーボードの端子が摩擦して破損することも考えられるからです。

そのため、斜め上から軽く角度を付けて、マザーボードをIOパネルに近づけ、マザーボードの右側をおさえ、できれば1回でネジ穴をあわせます。

ネジの固定は、まず全体を仮留めして、すべてのネジが付いたらしっかり固定していきます。マザーボードの右側をおさえていないとネジ穴が、すぐにずれることもあります。

PCケースやマザーボードの種類、IOパネルの材質などによって難易度が異なってきます。

マザーボードの取り付け

特にアルミ製のものは、マザーボードの端子が収まりにくいことがあります。

マザーボード取り付け時に、一部がマザーボードの端子側に入り込んだりすることがあるため、IOパネル付近は特に確認しながら進めます。

IOパネル付近

取り付け後は、IOパネルの金具がマザーボードの端子に入り込んでいないか、大きくずれていないかを確認します。

IOパネルの確認

電源

電源を用意します。

電源

電源の取り付け場所は、ケースにより場所が異なります、通常はケース左上や左下です。基本的にファンはケース内を向くように取り付けます。

PCケースによっては、電源を取り付ける場所の底部に空気孔があり、ファンを下にして取り付けることが可能なものもあります。この場合、ネジ穴も両方に対応しています。

電源の取り付け場所

4ヶ所のネジ穴を合わせ、背面から電源付属のネジで留めます。インチネジ大が使われます。

背面

電源の取り付け時は、電源のケーブルがケース内でマザーボードやメモリーなどに触れたりしないように注意します。

ケーブルの接続

電源取り付け後は、フロントパネルからのケーブルの接続を行います。

フロントパネルからのケーブルです。電源スイッチ(Power SW)、電源リセット(Reset SW)、電源ランプ(Power LED)、ハードディスクアクセスランプ(HDD LED)、スピーカー(SPEAKER)、USB、オーディオ(HD AUDIO)などがあります。

マザーボードのスピーカーは、PCケースには付属していないことがあり、別途自分で用意することもあります。

マザーボードのマニュアルに接続の手順・方法が記載されています。白と黒マイナス(-)で、色付きプラス(+)です。この例ではマザーボードのスピーカーも接続しています。。

フロントパネルコネクタの接続

USBとオーディオのケーブルの接続。オーディオはHD AUDIOになります。向きが決まっているので確認して取り付けます。USBとオーディオもマザーボードのマニュアルに記載されています。

USBとオーディオ

メイン電源とCPU電源をマザーボードに接続。

USBとオーディオ

メイン電源とCPU電源は、向きが決まっています。ケーブル側に爪があるため 指で少し抑えながらマザーボードに取り付けます。

フロントパネルからのケーブル、メイン電源とCPU電源の接続すると、この時点で電源を入れてBIOS・UEFIに入ることができます。

電源、マザーボード、CPU、メモリーなど動作確認をするときは、光学ドライブやSSD・ハードディスクを取り付ける前に、BIOSに入って確認するということもあります。

実例

ケース上部電源をケース上部に取り付けるものもあります。


ケースの上部に取り付ける場合でも、電源ユニットのファンは基本的にマザーボード側を向くように取り付けます。ネジ穴は必ず合致するようになっています。

また、電源とマザーボードのどちらを先に取り付けるかは、特に決まっていませんが、ケースによってはマザーボード取り付け後に電源が取り付けにくいということもあり、そうした場合は先に電源を取り付けることがあります。

MicroATXMicroATX。

MicroATXも大きさやネジ穴の異なるものがあり、マザーボードのネジ穴と合致するところにスペーサーを取り付けます。


McirATXも大きさは似通っていますが、ネジ穴の異なるものがあります。

必要な箇所のみスペーサーを取り付けます。余計なスペーサーはマザーボードの故障を誘発する可能性があります。

Mini-ITXMini-ITX。

Mini-ITXは、基本的に4箇所 スペーサーを取り付けてマザーボードを固定します。


CPU電源マザボードのCPU電源は8ピンと4ピンのものがあります。4ピンはローエンドやMini-ITX、8ピンはミドルレンジ以上のマザーボードで見られます。


電源ユニットの8ピンを向きを合わせて接続します。基本的に電源ユニットは8ピンであり、マザーボードが4ピンの場合は、形状の合致する片方の4ピンのものを接続します。

ケース底部電源を上部に取り付けるケースやミニタワーなどでは、ケース底部でフロントパネルのケーブルの接続を行うことがあり、やや作業しにくい場合があります。


コネクターマザーボードによっては、フロントパネルコネクタのケーブルを行いやすくするコネクターが付いていることがあります。


ケーブルをコネクターに接続し、その後マザーボードにコネクターを取り付けます。

MicroATXでのスピーカーマザーボードのスピーカーの取り付け。一般的にMicroATXのマザーボードでは別端子になっています。


フロントパネルコネクタは、MicroATXでは10-1ピン、ATXでは20-8ピンということがあります。
