グラフィック性能を強化する

自作パソコンやショップ系のBTOパソコンでは、グラフィックボード(ビデオカード)が故障した場合やスペックを上げるために、グラフィックボードを交換・増設することがあります。

マルチディスプレイ・動画編集・3Dゲームなどをするために新たにグラフィックボードを取り付けるということが多いと思います。

グラフィックカードの交換や増設は、特別に難しいということはありませんが、いくつか注意しておいたほうがいい点はあります。

このページでは、グラフィックボードの取り付け・交換の方法や、グラフィックボードの選び方について解説しています。

注意点

1.もともとインストールされているドライバは削除する

新たに取り付ける場合は関係ありませんが、交換する場合はパソコンが起動している状態で、もともとインストールされているドライバを削除します。

削除はプログラムの追加と削除から行います。NvidiaやAMDから始まるものがアンインストール対象となります。

2.適切なグラフィックボードを選ぶ

大きさや補助電源の有無になります。

例えば高性能なグラフィックボードは、幅が広く大きいためケースに収まらないということもあります。また電源ユニットに補助電源が1つしかないのに、補助電源が2つ必要なグラフィックボードを付けることは基本的にできません。

グラフィックボードはハイエンドなものになると電力の消費も大きいため、電源ユニットの出力数が足りなくなるということもあります。

グラフィックボードの交換や増設では、先ずはケースに入る大きさであるかどうか?電源供給に問題ないかどうかの確認は必要となります。

2.スロットの爪に注意する

グラフィックボードはPCI-EXPRESS×16のスロットに増設します。

他の拡張スロットにはないものの、PCI-EXPRESSにだけあるものとしてグラフィックボードを固定する爪があります。すべてのメーカーのマザーボードにこの爪があるわけではありませんし、スライドタイプのような簡単なものもあるので一概にはいえませんが、グラフィックボードの取り外し・取り付けではこの爪の存在を忘れないことが大切です。




取り付け方法

新たに取り付ける場合から解説したいと思います。

今回グラフィックボードを増設するパソコンです。まずサイドパネルをあけて内部にアクセスできるようにします。
サイドパネルを開ける

パソコンを横にして主電源はOFFにします。○印がOFF。必要であればケーブルを抜いておきます。
電源をOFFにする

増設する場所を確認します。グラフィックボードは、PCI-EXPRESS×16のスロットです。切掛けは左の方にあります。スロットの色はマザーボードによって異なります。

PCI-EXPRESS×16のスロットが2つある場合は、上にある方を優先して使用します。
増設場所

スロットカバーは、各拡張スロットにそれぞれ付いていることが分かります。

グラフィックボードにもよりますが、スロットカバーを2つ外す場合と1つだけ外す場合とがあります。グラフィックボードのスロット部を見ればすぐに分かります。

PCIスロットカバー

PCIスロットカバーを取り外します。PCケースによってネジで固定されている場合やラッチやカバーで固定されている場合とがあります。
PCIスロットカバーの取り外し

今回増設する補助電源なしのグラフィックボード。

増設するグラフィックボード

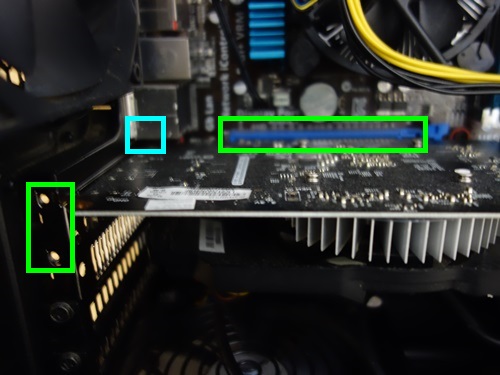

グラフィックボードを取り付けます。PCIスロットと高さが合っていることと、グラフィックボードの端子部分がしっかりスロットに入っていることを確認できたら取り付けは成功です。

取り付ける

インチネジで固定します。PCケースによっては、ラッチやカバーが付いていたりするので、必ずしもネジを使用するわけではありません。またグラフィックボードに補助電源が必要な場合は、補助電源を接続します。

固定する

ケース背面。

ケース背面

今までマザーボードの端子に付いていた液晶ケーブルをグラフィックボードに接続します。VGAやDVIになります。

液晶ケーブル

電源をONにして起動させます。ドライバーがインストールされていないので解像度は低くなることもあります。

起動させる

起動したら添付CDをセットします。解像度が低くなって見づらくなっていることもありますが、基本的に解像度はまだ扱いません。

添付CDをセットする

添付のCDでドライバーやユーティリティをインストールします。

ドライバーのインストール

メッセージに従い再起動させます。

再起動させる

起動したらディスプレイに最適な解像度に調整します。以上で終わりです。

解像度の調整

グラフィックボードの増設では、添付CDを使わずに事前に最新のドライバーとユーティリティをメーカーサイトからダウンロードして、増設後にインストールするという方法もあります。

中古のグラフィックボードでは、添付CDが付いていない、ドライバーが古いということもあります。

交換・増設方法

次にグラフィックボードの交換を解説してみたいと思います。グラフィックボードやマザーボードの規格が多少違っても、グラフィックボード交換の流れはほとんど同じです。

プログラムの追加と削除から、もともと付いていたGeforceやATI Radeonのグラフィックボードのドライバーや付属ソフト(ユーティリティーソフト)などを削除します。必ず削除しなければならないというものではありませんが、できる限り削除することをお勧めします。
プログラムの追加と削除

下記がもともと付いていたグラフィックボードです。画面が正常に表示されないトラブルがあり故障しているため、今回交換することになります。

まず、もともと付いているグラフィックボードを外します。外すときは固定しているネジや繋がっている電源ケーブルを抜き、最後にマザーボードのスロットから取り外します。この時、マザーボードによっては簡易ですが爪がかかっているので、よく確認するようにします。
グラフィックボード

グラフィックボードを取り外した様子です。
取り外した様子

上が取り外したグラフィックボード、下が交換する新しいグラフィックボードです。
交換するグラフィックボード

新しいグラフィックボードをマザボードのスロットに取り付けます。補助電源付きのものは、電源ユニットの電源ケーブルも接続するようにします。
取り付け

パソコンに通常どおり電源ケーブル、マウス、オーディオケーブルなどを接続し、ディスプレイケーブルは新しく交換したグラフィックボードの端子に接続します。電源を入れパソコンを起動させます。
起動

起動させるとパソコンの画面は低い解像度で表示されることもあります。これはまだドライバーがインストールされていないため、グラフィックボードの最低限の機能で表示されているということになります。
低い解像度

新しく交換したグラフィックボードのドライバーをインストールします。CDなどがない場合は、メーカーサイトでダウンロードしてインストールします。
ドライバー

通常、ドライバーや付属ソフトなどがCDに入ってます。ドライバーはVGA DRIVER、ドライバーなどと表記されています。クリックしてインストールして指示に従います。再起動を求められたら、パソコンを再起動します。再起動後、必要であれば付属ソフトもインストールします。
インストール

ドライバーをインストール後、パソコンを再起動させると自動的にパソコンの解像度が高くなります。グラフィックドライバーが正しくインストールされているかどうかは、デバイスマネージャのディスプレイアダプタを確認します。製品やグラフィックチップ名が表示され、!マークや?マークが表示されていなければ問題ありません。グラフィックボードの交換、ドライバーのインストールは以上です。
ディスプレイアダプタ





グラフィックボードを固定する爪

マザーボードのメーカーによってグラフィックボードを固定する爪の形状は異なります。付いていない場合もあります。

最近では取り付け・取り外しが簡単にできるように固定する爪は付いていないマザーボードの方が多いようです。

グラフィックボードの取り外しの際は、こうした爪がグラフィックボードにかかって固定されていないかどうかを確認していたほうがスムーズにいきます。

よく分からない場合はマザーボードのマニュアルを参考にします。

ASUSのマザーボードASUSのマザーボードでよく使用されていたものです。取り外しの際にレバーを下げることでグラフィックボードを固定している爪が外れます。こうした爪がある場合は、取り付けの際も少しレバーを押し下げたほうがカードを装着しやすくなっています。

爪上記の凸部分がグラフィックボードにかかっていることが分かります。

スライド式スライド式の爪。最近のマザーボードでよく見かけるタイプです。

ロックがかかる装着するとロックがかかるようになっています。

スライドして解除取り外す時は スライドして解除します。

グラフィックボードの選び方

グラフィックボードは、種類やメーカーもたくさんあって、少し分かりにくいということもあると思います。

少し要点を整理したいと思います。

NvidiaとATI

先ずグラフィックボードは、基板上にGPU(グラフィックチップ)があります。通常はファンなどに隠れていてもちろん見えません。

このGPUは、Nvidia(エヌビディア)とATI(エーティーアイ)の2社があります。型番にGTが付くのがGeforce、HDが付くのがRadeonです。

  • Nvidia・・Geforce(ジーフォース)
  • ATI・・Radeon(ラディオン)

メーカー

GPUを組み込んで、グラフィックボードを製造・販売しているのがグラフィックボードのメーカーです。主なところでは下記のメーカーがあります。結構多くのメーカーがあります。

メーカーが違うと、同じGPUを搭載していてもデザインやファンの形などが異なります。

  • ASUS
  • GIGABYTE
  • MSI
  • GALAXY
  • ELSA
  • 玄人志向

性能

グラフィックボードは性能別に大別されています。性能が違うということはグラフィック描画能力に差が出てくることになります。

最も性能が低いといわれるローエンドのものでも、サンディーブリッジのCPUの内蔵グラフィック機能より性能は上です。サンディーブリッジ以前のマザーボードのチップセット内蔵グラフィック機能よりも当然性能は上になります。

  • ローエンド・・・低価格・廉価版
  • ミドルレンジ・・・価格・性能バランス重視
  • ハイエンド・・・高性能

補助電源

グラフィックボードはパソコンパーツの中でも電源を消費するパーツです。特にミドルレンジ以上はその傾向が強くなります。(ローエンドのものは低消費電力です)。

そのため性能が高くなるにつれて補助電源が必要となります。補助電源は当然電源ユニットから取ることになります。

補助電源には、6pin×1、6pin×2、8pin×1、8pin×2などがあります。

ミドルレンジのものは、6pin×1がほとんどで、ハイエンドのものが6pin×2や8pin×2になってきます。

グラフィックボードの6pin×1ミドルレンジのグラフィックボードの6pin×1の補助電源。

電源ユニットの6pin×1電源ユニットの6pin×1の補助電源。

電源ユニットの8pin×2電源ユニットの8pin×2。8pinは6pin+2pinの構成になっていて6pinで使用することも8pinとして使用することもできます。

つまりグラフィックボードを増設する場合は、どういう電源が必要かは把握しておく必要があります。

そしてグラフィックボードに接続できるグラフィックボード用(PCI-E用)の電源コネクターがそもそも電源ユニットに付いているのかどうか?付いているなら6pin×1か8pin×2かなども知っておくことが大事です。

もしグラフィックボード用の電源が足りないという場合は、補助電源なしのグラフィックボードにするか 電源ユニットを交換するかで対応します。

消費電力

ローエンドのものは気にする必要はないのですが、ミドルレンジ以上のものはそれなりに電源を消費することになります。

あくまで目安ですが必要な電源ユニットの出力数は以下のようになります。

  • ローエンド・・・350w〜450w
  • ミドルレンジ・・・400w〜550w
  • ハイエンド・・・550w〜650w

電源ユニットに6pinや8pinなどグラフィックボード用の電源があるということは、それなりに出力数が大きい電源ユニットであるといえますので、コネクターの種類・数は電源ユニットの性能も表しているといえます。

メモリー

グラフィックボードにはグラフィックメモリーが内蔵されています。

512MB、1GB、2GBなどです。メモリーが多いほうが性能はやや上がっていきます。同一のGPU搭載でもメモリー搭載量が異なることで値段が変わってくることもあります。

接続端子

グラフィックボードは液晶ディスプレイにつなぐ接続端子が複数用意されています。

これからグラフィックボードを増設したり、交換するという場合は、現在使用している液晶ディスプレイの接続端子を確認しておいたほうがいいでしょう。VGA、DVI、HDMIなどです。

交換しようと考えているグラフィックボードにその端子が付いているかどうか事前に確認するようにします。ただしグラフィックボード側のDVIはVGAに変換できるのでさほど問題になることはありません。

世代

PCI-EXPRESSには 2.0とか3.0という世代があります。

たまに商品型番に記載されていたりするので混同しがちになるのですが、これは接続規格ではありません。接続する場所はあくまで マザーボードのPCI-EXPRESS×16スロットです。

最近のグラフィックボードはほとんどが3.0の世代になっています。2.0より転送速度が速くなります。

マザーボードが PCI-EXPRESS 3.0に対応している場合に 上限の3.0の速度が出ます。PCI-EXPRESS 3.0はGEN3ともいいます。

それほど体感できるようなものではありませんが、ベンチマークテストや一人称視点のゲームなどでは多少の違いはあると言われています。

GEN3の対応スロットのないマザーボードでは 2.0の速度になります。USB2.0やUSB3.0のようなものだと思えば問題ありません。

性能の違い

最近のシリーズでの比較になります。

Geforce

Geforceでは、下3桁の数字がシリーズ名です。現在は Geforce 700シリーズ、600シリーズです。その前が 500シリーズになります。下2桁の数字が大きいほど性能は高くなります。()内は必要な補助電源。

Gefoce 700シリーズ

  • GTX 780 Ti (8pin x 2)
  • GTX 780 (6pin x 2)
  • GTX 770 (6pin x 2)
  • GTX 760 (6pin x 2)
  • GTX 750 Ti ※ほぼ補助電源不要
  • GTX 750 ※ほぼ補助電源不要

Gefoce 600シリーズ

  • GTX 690 (8pin x 2)
  • GTX 680 (6pin x 2)
  • GTX 670 (6pin x 2)
  • GTX 660 Ti (6pin x 2)
  • GTX 660 (6pin x 1)
  • GTX 650 Ti (6pin x 1)
  • GTX 650 (6pin x 1) ※補助電源なしもあります
  • GT 640
  • GT 630
  • GT 620
  • GT 610

Gefoce 500シリーズ

  • GTX 590 (8pin×2)
  • GTX 580 (6pin+8pin)
  • GTX 570 (6pin x 2)
  • GTX 560 Ti (6pin x 2)
  • GTX 560 (6pin x 2)
  • GTX 550 Ti (6pin×1)
  • GT 520
Radeon

Radeonでは、下4桁の数字がシリーズ名です。現在は HD Radeon R7、R9シリーズ、HD Radeon 7000シリーズ、その前は6000シリーズです。下3桁の数字が大きいほど性能は高くなります。

Radeon Rシリーズ

  • Radeon R9 290X (8pin+8pin)
  • Radeon R9 290 (6pin+8pin)
  • Radeon R9 280X (6pin+8pin)
  • Radeon R9 270X (6pin x 2)
  • Radeon R9 270 (6pin x 1)
  • Radeon R7 260X (6pin x 1)
  • Radeon R7 250
  • Radeon R7 240

Radeon 7000シリーズ

  • Radeon HD7990 (8pin+8pin)
  • Radeon HD7970 (6pin+8pin)
  • Radeon HD7950 (6pin x 2)
  • Radeon HD7870 (6pin x 2)
  • Radeon HD7850 (6pin x 1)
  • Radeon HD7770 (6pin x 1)
  • Radeon HD7750

Radeon 6000シリーズ

  • Radeon HD6990 (8pin×2)
  • Radeon HD6970 (6pin+8pin)
  • Radeon HD6950 (6pin x 2)
  • Radeon HD6870 (6pin x 2)
  • Radeon HD6850 (6pin x 1)
  • Radeon HD6790 (6pin x 2)
  • Radeon HD6770 (6pin x 1)
  • Radeon HD6750 (6pin x 1)
  • Radeon HD6670
  • Radeon HD6570
  • Radeon HD6450

単純に世代が新しい方が全体的な性能は上がりますが、異なる世代でも下2桁・下3桁の数字が大きい方が性能は高くなります。

例えば GTX650<GTX570、HD7750<HD6950などです。

全体の比較

Geforceの600シリーズ、500シリーズ、RadeonのHD7000シリーズ、HD6000シリースをまとめて全体的に比較するとこのようになります。(あくまでおおまかな比較です)
性能比較

GTX 650 TiとGTX 750、またGTX 660 Tiと GTX 760が性能としてはほぼ同等です。700シリーズは現在のところミドルレンジ以上のものしかありません。

またRadeonは HD 7870とRadeon R9 270がほぼ同等です。

CPUと同じように低消費電力化が進んでいるので 性能のわりには 必要な補助電源も少なくなっている傾向があります。

Geforce 500シリーズでは、ミドルレンジからのローエンドのグラフィックボードというのは少ないです。またHD7000シリーズも同様です。

特に人気があるグラフィックボードは、GTX750〜GTX760、GTX650〜GTX660Ti (GTX550Ti〜GTX580)、HD7770〜HD7870 (HD6790〜HD6970)のミドルレンジからハイエンドのグラフィックボードです。

3Dゲームやオンラインゲームなどでの 推奨グラフィックボードに指定されているのもこのクラスのものになります。

玄人志向。GTX650 Ti 1GB。

AsusTek GT650 1GB。

SAPPHIRE HD7770 1G。

ASUS GT640。あまり3Dなど負荷がかからないゲームなどは、ミドルレンジ〜ローエンドのものでも使用できます。3画面・4画面のマルチディスプレイが可能。

SAPPHIRE HD6450 1G。ローエンドのグラフィックボードは、オンボードグラフィックより性能を上げたい場合やマルチディスプレイ、地デジ用、ブルーレイ再生、動画再生支援などでよく使用されます。またロープロファイルにも対応するのでスリムタイプのケースでも増設することができます。

静電気対策用手袋。どちらかというと こういう手袋をした方がスムーズにいきます。
